T型过滤器

T型过滤器产品概述：

T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一些规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护 为方便。T型过滤器外形上像字母“T”型，所以我们叫做T型过滤器。T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一些规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护 为方便。T型过滤器阻力损失计算水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

T型过滤器技术参数

1、适合物料；质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护 为方便。T型过滤器阻力损失计算

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

T型过滤器技术参数

1、适合物料；

a、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；

b、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；

c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；

d、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆等

2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）

3、工作温度：≤90℃

4、公称通径：DN25—DN600mm

5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）

6、法兰标准：GB81-59（也可按用户要求制造）

7、壳体材质：A3、304、304L、316、316L

8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶

a、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；

b、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；

c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；

d、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆等

2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）

3、工作温度：≤90℃

4、公称通径：DN25—DN600mm

5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）

6、法兰标准：GB81-59（也可按用户要求制造）

7、壳体材质：A3、304、304L、316、316L

8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶

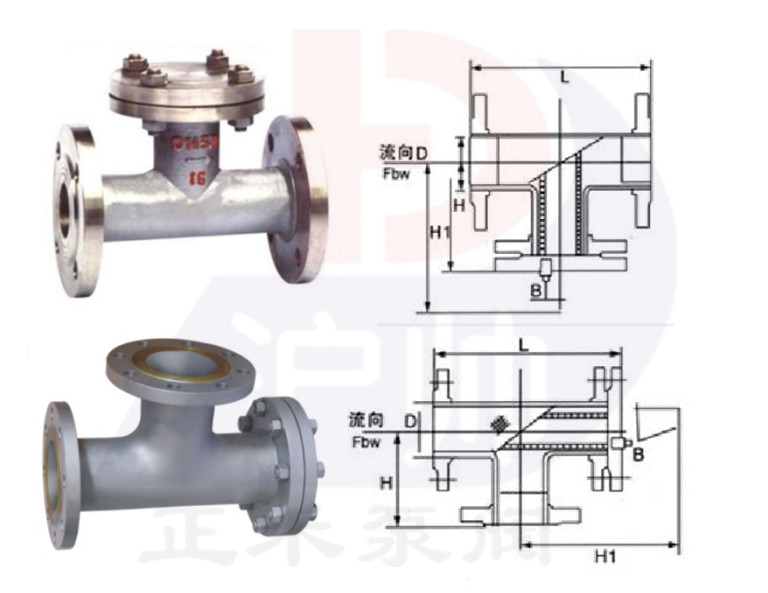

结构图：

T型过滤器法兰连接尺寸：

T型过滤器对焊连接尺寸：
