HXF-1型双向阻火呼吸阀(双口)详情介绍
HXF-1双向阻火呼吸阀产品概述：
双向阻火呼吸阀，又名BLF1双嘴阻火呼吸阀，双向阻火呼吸阀是在普通全天候呼吸阀基础上的改进的更新换代产品，具有阻火器与呼吸阀的双重功能，采用双嘴结构，具有通风量大，泄漏量小，耐腐蚀等特点，是固定顶式储罐上的理想通风设备。
HXF-1双向阻火呼吸阀工作原理：
双向阻火呼吸阀安装在储罐顶部，是解决罐内正压、负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内要从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。呼吸阀用于油及液体罐上，来排除罐内的正压和负压气体，使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一些的障碍，很可能出现罐体变型和振动，该产品设计合理，结构简单，使用方便;是储罐的理想产品。

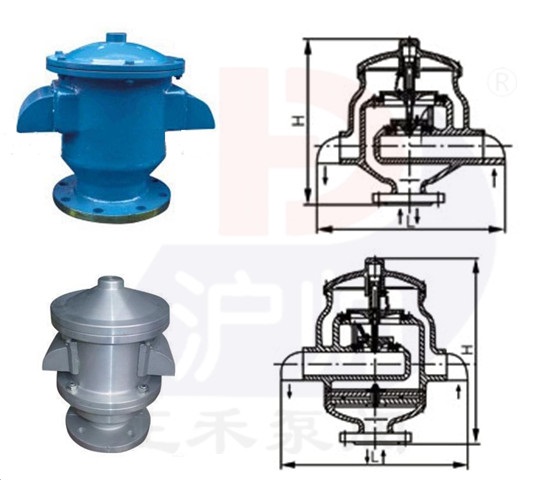

结构图：
规格材质参数
阀体材料 | WCB、304、316、铝合金 |
正压阀盘材料 | 304、316、铝合金 |
负压阀盘材料 | 304、316、四氟PTFE |
环境温度℃ | -30~60 |
等级 | 操作压力 |
a级 | +355Pa (36毫米水柱) -295Pa (30毫米水柱) |
B级 | +980Pa (100毫米水柱) -295Pa (30毫米水柱) |
C级 | 1765Pa(180毫米水柱) -295Pa (30毫米水柱) |
规格 | 安装尺寸（毫米） | ||||
D1 | D | D3 | H | M-h | |
DN25 | 70 | 100 | 115 | 180 | 4×10 |
DN50 | 110 | 140 | 160 | 255 | 4×12 |
DN80 | 150 | 185 | 213 | 260 | 4×16 |
DN100 | 170 | 205 | 265 | 290 | 4×16 |
DN150 | 225 | 260 | 305 | 330 | 8×16 |
DN200 | 280 | 315 | 355 | 350 | 8×16 |
DN250 | 335 | 370 | 420 | 400 | 12×16 |
双向呼吸阀美标法兰连尺寸：ANSI、API、ASME 可供JIS标准
规格 | 安装尺寸（mm） | ||||
D1 | D | D3 | H | M-h | |
1" | 79.5 | 108 | 115 | 180 | 4×15 |
2" | 120.5 | 152 | 160 | 255 | 4×19 |
3" | 152.5 | 190 | 213 | 260 | 4×19 |
4" | 190.5 | 229 | 265 | 290 | 8×19 |
6" | 241.5 | 254 | 305 | 330 | 8×22 |
8" | 298.5 | 343 | 355 | 350 | 8×22 |
10 | 362 | 406 | 420 | 400 | 12×25 |
