阻火器性能特点与结构图

2020-03-26 关注次数：

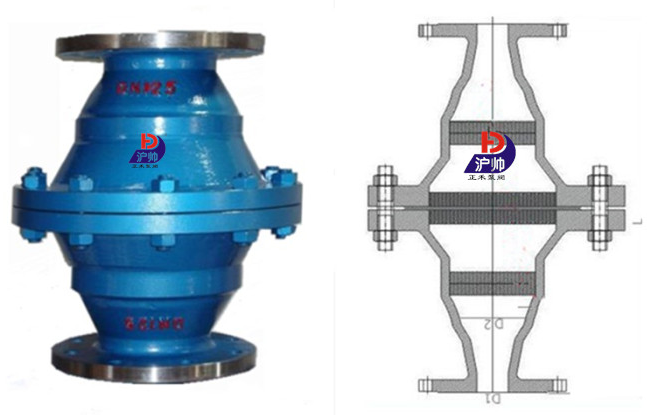

阻火器结构图

阻火器工作原理：

1、阻火器又名防火器，阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为"器壁效应"，就是火焰与器壁的碰撞进行能量转换，降低了温度，以此原理来设计三角形孔的高度阻止火焰的通过。再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

2、燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。当阻火器的通道窄到某一程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。

阻火器性能特点：

1、该阻火器结构合理，重量轻，耐腐蚀，阻燃性能合格，连续13次以亚音速火焰试验每次都能阻火。

2、易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。

3、阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。水压试验2.4MPa无渗漏。

4、阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。

5、壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。
